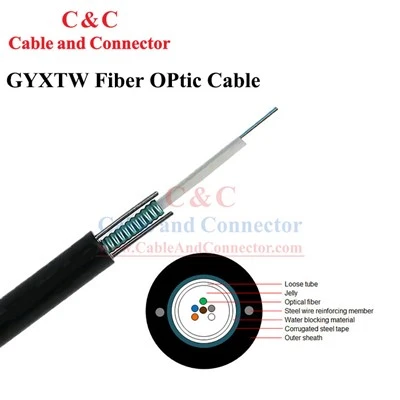

Câble à fibre optique, GYXTW (élément de renforcement métallique, gaine liée en acier-polyéthylène avec fil d'acier et câble optique extérieur entièrement rempli de type tube à faisceau central pour la communication). La structure du câble optique consiste à placer le tube lâche au centre du câble et à placer la fibre optique monomode ou multimode. La fibre optique est insérée dans le tube lâche rempli d'un composé imperméable en plastique à haut module. . Le tube libre est recouvert longitudinalement d'un ruban bloquant l'eau et d'un ruban d'acier. Des deux côtés de l'âme du câble se trouvent deux fils d'acier parallèles servant de renfort, puis une gaine en polyéthylène. Construction centrale à tube libre unique, remplie de composé gélatineux, de matériau bloquant l'eau rempli dans les ouvertures de l'âme du câble et du ruban d'acier ondulé, puis gaine extérieure en PE avec deux éléments de résistance en fils d'acier parallèles.
Code couleur des fibres
La couleur des fibres dans chaque tube commence à partir du bleu n°1.
|
Non. |
1 |
2 |
3 |
4 |
5 |
6 |
|
Couleur |
Bleu |
Orange |
Vert |
Brun |
Gris |
Blanc |
|
Non. |
7 |
8 |
9 |
10 |
11 |
12 |
|
Couleur |
Rouge |
Noir |
Jaune |
Violet |
Rose |
Aqua |
|
Non. |
13 |
14 |
15 |
16 |
17 |
18 |
|
Couleur |
Bleu S100 |
Orange S100 |
Vert S100 |
Marron S100 |
Gris S100 |
Blanc S100 |
|
Non. |
19 |
20 |
21 |
22 |
23 |
24 |
|
Couleur |
Rouge S100 |
Nature S100 |
Jaune S100 |
Violet S100 |
Rose S100 |
Aqua S100 |
"S100" signifie anneaux noirs espacés de 100 mm.
Caractéristiques
⊙Un contrôle précis de la longueur excessive de la fibre optique garantit que le câble optique présente de bonnes propriétés de traction et de bonnes caractéristiques de température.
⊙Le matériau du tube lâche PBT a une bonne résistance à l'hydrolyse et le tube est rempli de pâte de fibres pour protéger la fibre optique.
Code couleur du tube lâche
La couleur est naturelle.
Structure et paramètre du câble
|
SN |
Article |
Unité |
Valeur |
||
|
1 |
Nombre de fibres |
compter |
4/6 |
8/12 |
24 |
|
2 |
Diamètre du tube (nominal) |
compter |
2.2 |
2.4 |
3.2 |
|
3 |
Diamètre du fil d'acier |
mm |
1.0 |
1.0 |
1.0 |
|
4 |
Épaisseur de la gaine extérieure (hors tout) |
mm |
Supérieur ou égal à 1,8 |
Supérieur ou égal à 1,8 |
Supérieur ou égal à 1,8 |
|
3 |
Diamètre du câble (±5%) |
mm |
7.4 |
7.4 |
8.3 |
|
4 |
Poids du câble (±10%) |
kg/km |
58 |
59 |
71 |
|
5 |
Tensions à court terme |
N |
1500 |
||
|
6 |
Coup de cœur à court terme |
N/100mm |
1000 |
||
Caractéristique de la fibre optique
|
Informations sur la fibre G652D |
|
|
Diamètre du champ de mode (1310 nm) |
9,2 mm ±0,4 mm |
|
Diamètre du champ de mode (1550 nm) |
10,4 mm±0,8 mm |
|
Longueur d'onde de coupure de la fibre câblée (λcc) |
1 260 £ nm |
|
Atténuation à 1310 nm |
£0,36 dB/km |
|
Atténuation à 1550 nm |
£0,22 dB/km |
|
Perte de courbure à 1 550 nm (100 tours, rayon de 30 mm) |
£0,05 dB |
|
Longueur d'onde à dispersion nulle |
1 300 nm-1324 nm |
|
Dispersion dans la plage de 1288 à 1339 nm |
3,5 £/ps/(nm•km) |
|
Dispersion dans la plage de 1271 à 1360 nm |
5,3 £/ps/(nm•km) |
|
Dispersion dans la plage de 1480 à 1580 nm |
20 £/ps/(nm•km) |
|
Dispersion à 1550 nm |
18 £/ps/(nm•km) |
|
Pente de dispersion à une longueur d'onde de dispersion nulle |
£0,092 ps/(nm2•km) |
